變電站站用交流系統為變電站一次與二次設備進行電源供應，是保證變電站可靠供電不可或缺的環節，發生異常情況會直接影響到正在運行設備的正常使用。而站用交流系統絕緣故障將會給站內交流供電帶來重大的安全隱患，因此對站用交流系統剩余電流進行監測非常重要。

站用交流系統傳統的運行模式都是等到出現短路故障了才進行排查，非常不利于站內交流供電穩定性，如果能在站內交流系統絕緣故障還沒發展成為短路故障時將其排除，將大大提高其運行可靠性。

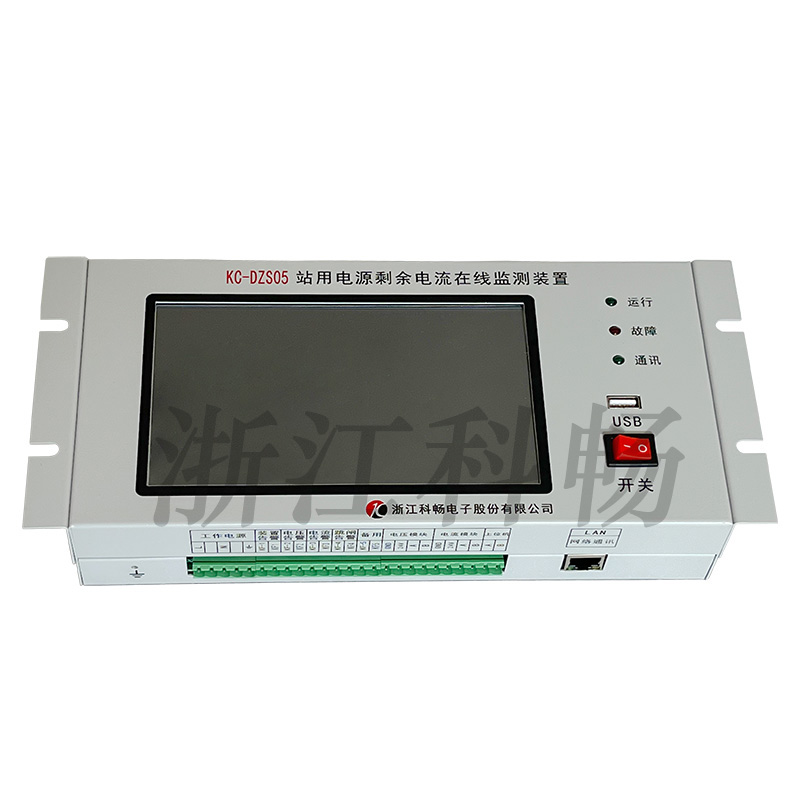

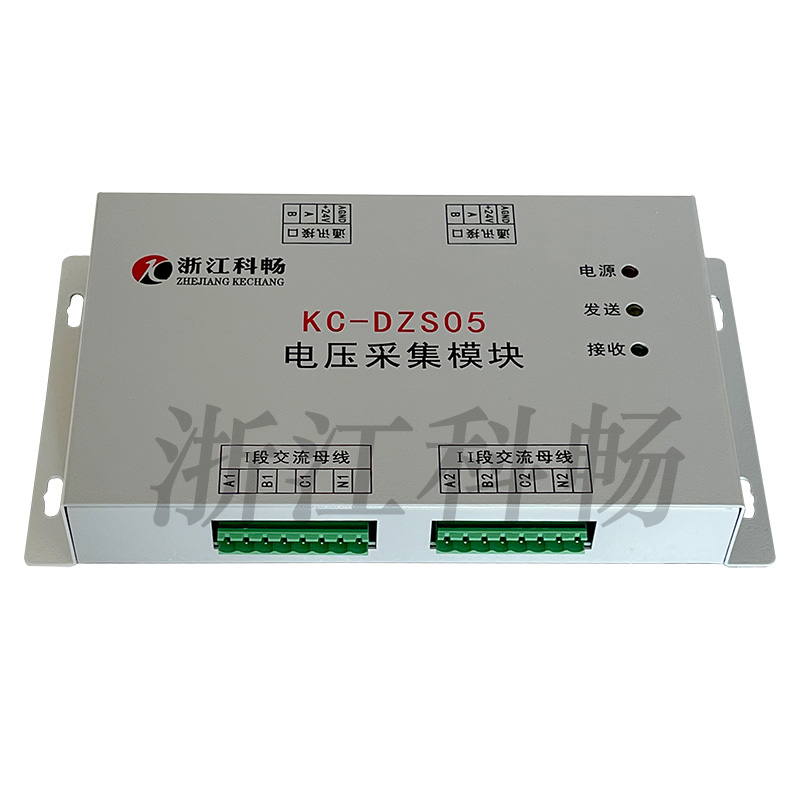

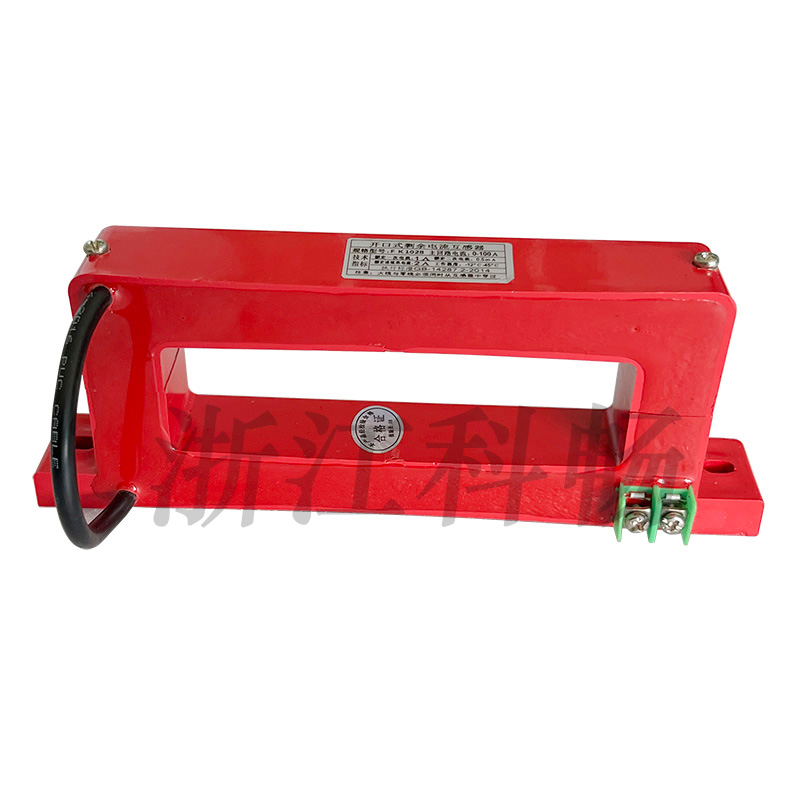

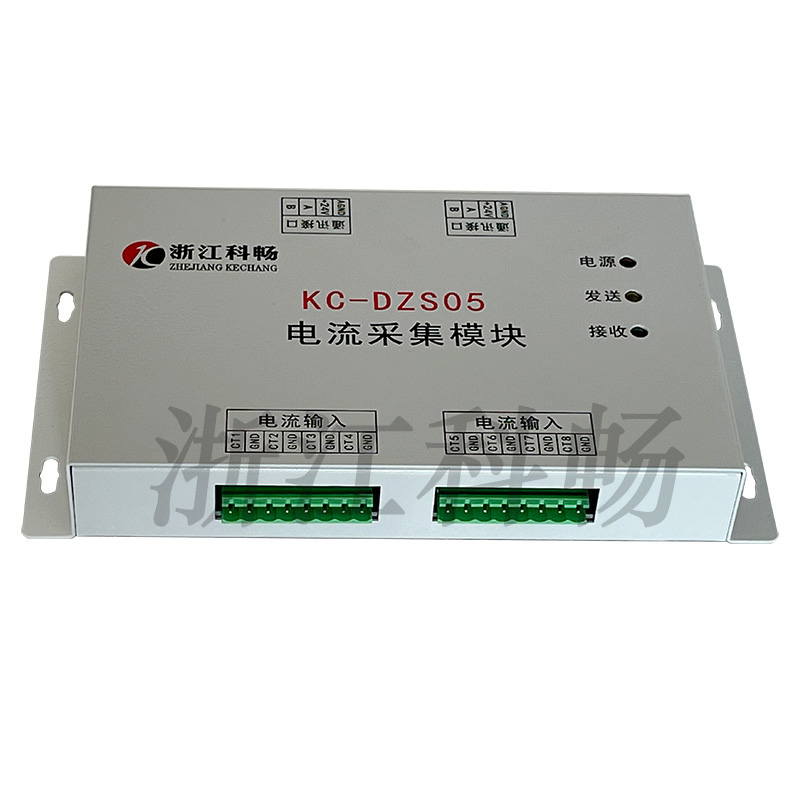

為此我們研發了一款變電站站用交流系統剩余電流監測系統，通過對站內各交流回路的實時剩余電流進行監測，從而判斷系統是否存在絕緣故障，該系統由監測主機、剩余電流采集模塊、交流電流互感器組成，該裝置可實時監測變電站內各交流饋線的剩余電流，可幫助運維人員快速定位出故障回路，大大縮短了交流絕緣故障的查找時間，保證了站內交流供電系統的可靠性。

該裝置不僅適用于單相交流回路的剩余電流監測，也適用于三相交流回路的剩余電流監測，對于三相交流回路相線和零線不在一起的回路，可通過系統回路配置來實現各種復雜的三相交流回路的剩余電流監測。

一、檢測功能

1.1、裝置可同時監測不超過200回路剩余電流值，6路系統交流電壓。

1.2、剩余電流值的顯示誤差不大于0.5%。

1.3、交流電壓值的顯示誤差不大于1%。

二、顯示功能

2.1、裝置能實時顯示系統電壓以及各回路的配置信息、回路剩余電流值與不平衡電流。

2.2、采集模塊單元具備運行指示燈和電源指示燈，主機裝置具備運行指示燈與告警指示燈、通訊指示燈。

2.3、具備顯示異常告警信息包括：電壓越限告警、剩余電流越限告警、采集模塊的連接狀態

2.4、具備實時顯示當前日期，具體包括年、月、日、時、分、秒

三、設定與告警功能

3.1、具備以下設定功能包括：模塊數量設置、單獨回路剩余電流報警門限設定、電壓門限、不平衡電流門限、存儲時間間隔設定、母線類型及段數的設定、電流預警門限設定、接地型式設定、各回路包含互感器配置數量設定功能。

3.2、裝置可以自動選出剩余電流報警回路與預警回路，并發出相應的告警信號，包括聲光告警、干接點信號輸出告警

3.3、主機裝置具備裝置故障（失電）信號告警

3.4、當被測量回路剩余電流值達到報警設定值時，應在10s內發出報警信號，點亮報警指示燈，報警指示應保持至人工復位，復位后仍然存在的報警、故障等狀態信息應在20s內重新建立。

3.5、主機與采集模塊發生通訊異常時，主機會顯示對應模塊連接異常信息, 裝置在“模塊狀態”頁面，可實時循環顯示與主機通訊的采集模塊地址號，如出現通訊異常，會在未連接模塊中顯示對應模塊地址號。

四、記錄與存儲功能

4.1、具有回路不平衡電流和剩余電流告警歷史記錄存儲、查詢、刪除功能。

4.2、裝置具有與遠動裝置的接口功能?？梢蕴峁┻b信無源節點、標準485接口，裝置支持Modbus、61850、104規約，可把相關監測數據、報警信息等上傳至輔助設備監控系統。

4.3、監控裝置具備告警數據記錄功能，數據記錄間隔宜為1～10min，最多可以存儲4000條，超出自動覆蓋最早一組數據。

五、權限管理功能：

5.1、裝置可通過密碼設定實現權限管理功能

1、電壓監測路數：6路

2、電壓監測范圍：0-300V

3、電壓監測精度：±1%

4、電壓監測分辨率：0.1V

5、電流監測路數：≤200路

6、電流監測范圍：0-1A;0-5A;0-10A（根據實際情況選擇）

7、電流監測精度：±0.5%±2dgt

8、電流監測分辨率：1mA

9、適用系統電壓等級：單相或三相交流系統

10、報警輸出觸點容量：AC 250V 5A或DC 30V 5A

11、通信接口：RS485

12、工作環境溫度：-10℃～+50℃

13、空氣相對濕度：90％（25℃）、50％（40℃）

14、裝置工作電壓：220VAC±10%、220VDC±10％或110VAC±10％、110VDC±10％
